코맥스 비디오폰 CAV-70C 7인치 아날로그방식 노출형

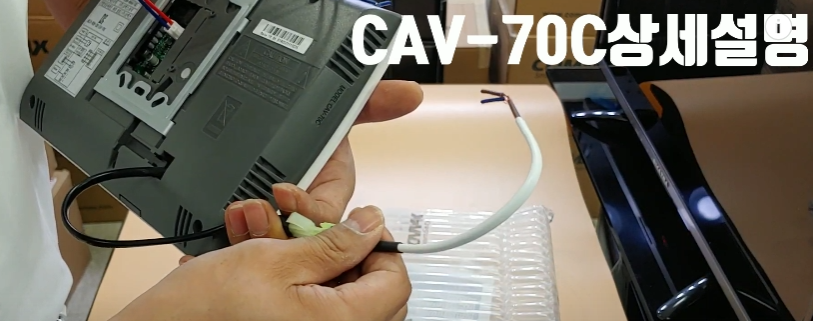

CAV-70C상세설명 191619 TSS서인
최고많은 질문 하나 전원연결하기
아래사진은 개폐기선이다 이것을 전원선으로 착각하는 사람이 많다
모니터 굵은 검은색과 연결하는 잭이 전원선이다
초인종선
좌측의 도면을 보면서 확인
경비실은 극성이 없다 그냥 꽂아주면된다
무선으로 도어록을 계페하는것도 있다 생략함
190409 TSS서인
4선식은 선은 8가닥이 들어있다 화질을 좋게하기위해서 2개를 하나로 한다
좌측은 전원선 220볼트와 우측은 4선식의 4개의 배선
모니터와 초인종선관 연결 임의로 1234로 한다
브라켓설치
전원선 연결 220볼트
4선을 연결하는 잭은 표시가 있다 돌출부분을 맞추어서 결합
초인종 달수있는 브라켓트와 4선식 색상 1234 (모니터와 연결된것을 암기, 표시하여 그대로 연결한다)
초인종 카메라 배선 4개선 연결한다
초인종 결합 볼트를 조임
볼트조임하고 프라스틱 카바 끼움 끝
참고적으로 2선식은 초인종과 모니터에는 2가닥의 선이 있다
