1구 스위치에서 3구 스위치로 늘리기 210910 금

폴라베어 전실장

1구에서 3구로 스위치로 전등과 환풍기 부착

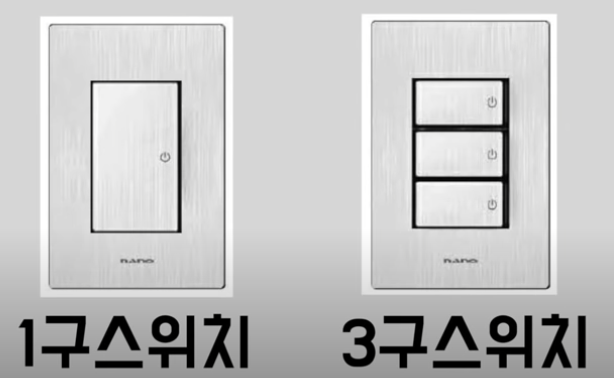

-1구 스위치 스위치가 1개,  3구 스위치 스위치가 3개





상전압, 핫라인으로 불리는 220v가 흐르는 전선과

중성선(뉴트럴)으로 불리는 전선이 2가닥  상전압과 중성선의 전압차이가 220v이다

그래서 220v라고 한다



예상회로도

적선이 상전압, 핫라인, 공통선이라고 한다

                                                                  1구에서 전등2로 가는 노란선을 절단한다 검은선을 연결한다

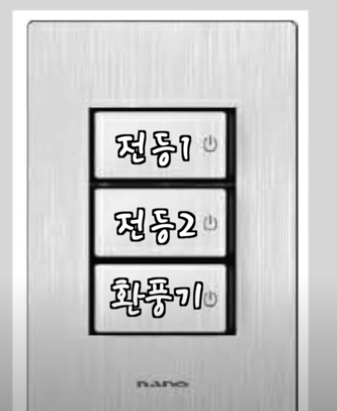

1번스위치는 전등1번 2번스위치는 전등2번, 3번스위치는 환풍기





1구에서 3구스위치로 만들기

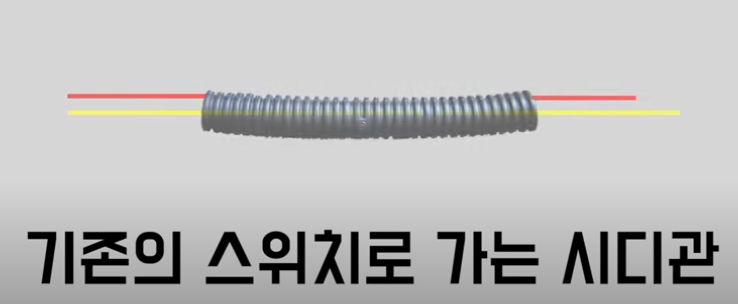

파이프는 제일 작은 16mm파이프이기 때문에 적색과 노란색에서 노란색을 요비선으로 하여

뽑아내는 선을 활용 작업

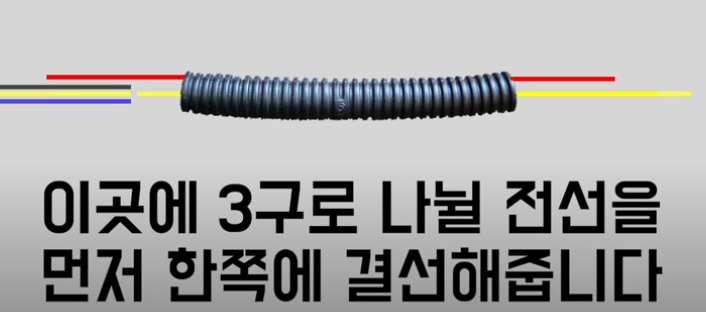

-노란선에 3개의 전선을 체결하여 당긴다 : 한쪽에서 당기고 반대쪽에서 밀어주시면 좀더 쉽게 작업



환풍기가 들어갈 위치에 cd관을 삽입해줍니다

백색은 등 전체에 공통으로 들어가있는 등전원

파란색은 스위치에 온 전선이다
