비데 하부체결형과 상부체결형 정리 211030 토

도기(변기) 하부체결형은 일반형 도기 /  상부체결형은 원피스형(치마) 도기

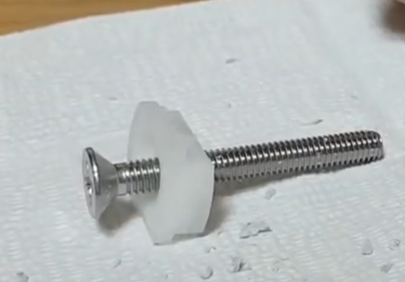

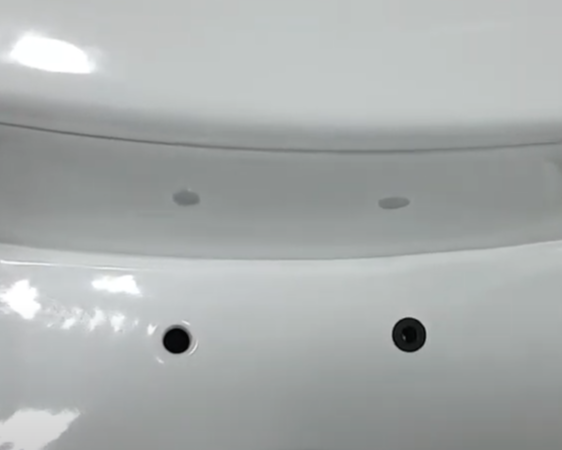

상부체결형 원피스형(윗에서 스크루 잠금방식)  검은 고무를  변기에 홀에 삽입한다(칼블럭,=팩킹너트)





왼쪽은 미삽입상태 오른쪽은 삽입상태(팩킹너트=칼블럭)

- 삽입시는 돌리면서 밑으로 힘을 가한다

-패킹너트를 볼트 홀에 넣어준다

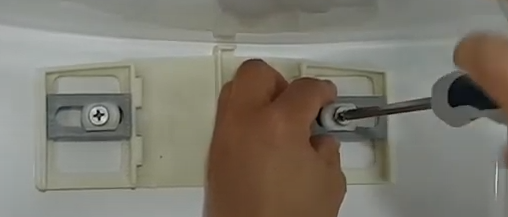

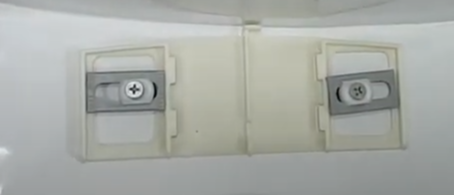

고정브라켓트와 중간브라켓트 안에 스크루 흰색 프라스틱 와샤에서 십자드라이브로 조임

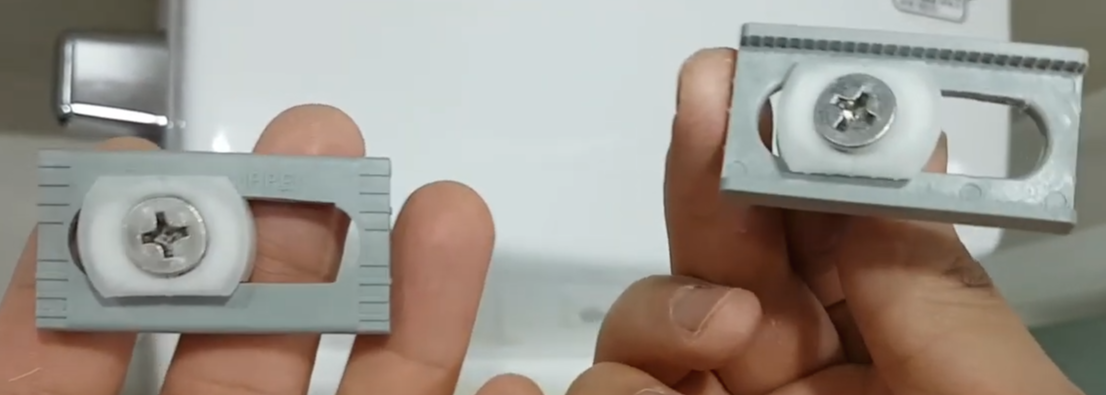

격자있는 쪽을 변기쪽으로 ( 잘못됨)                                                  흠이 있는쪽이 윗로 (참잘했어요)

                                        볼트

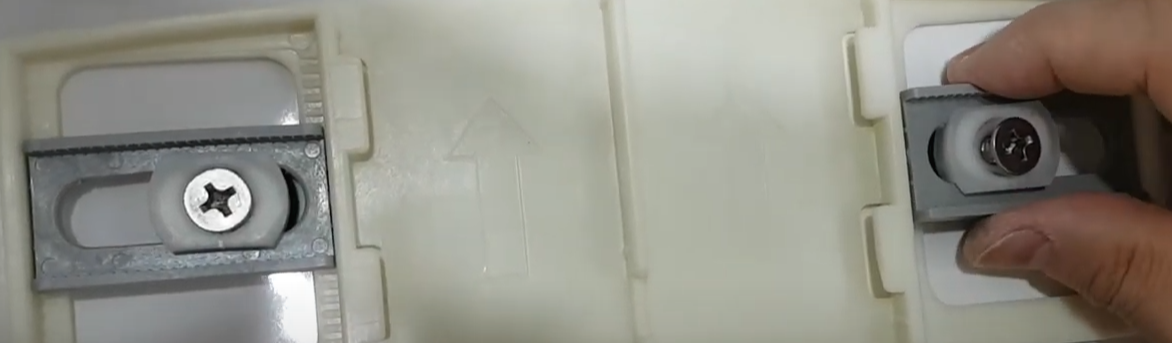

좌우 브라케트 고정시  일자모양의 있는 숫자로 상하 간격맞춘다

-왼쪽은 6칸  오른쪽은 손있어 안보인다 왼쪽 6 / 오른쪽 6

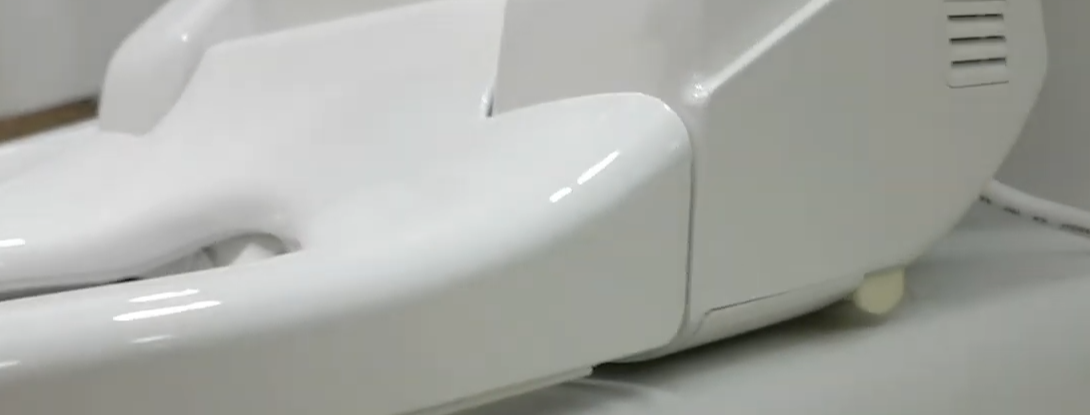

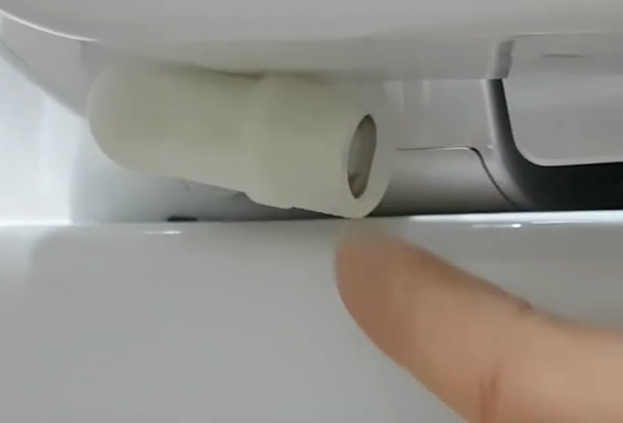

분리할때는 이 버턴을 누렸준다 (오른쪽 밑부분 야간 원형타입)

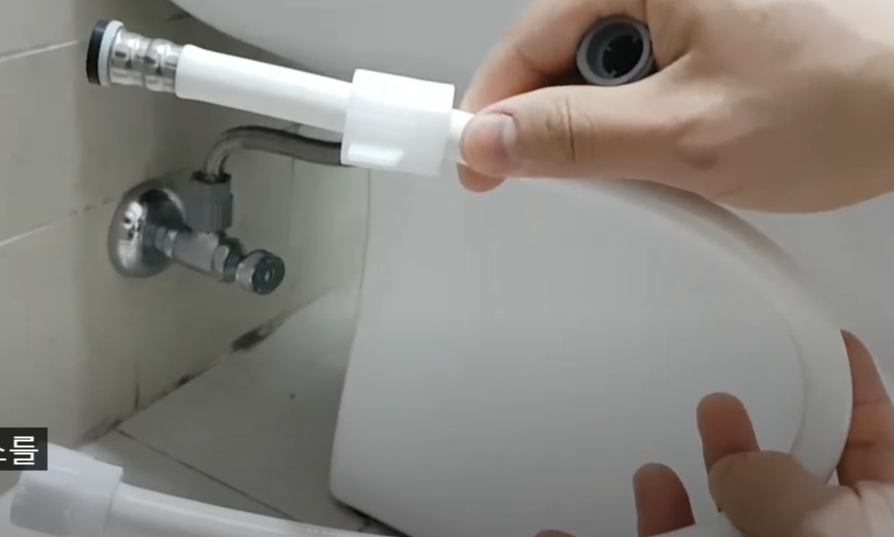

기존 수도 연결호스에서 작업 일명 T자형 연결밸브 (T밸브)





연결호스                                                               비데연결하는 부분

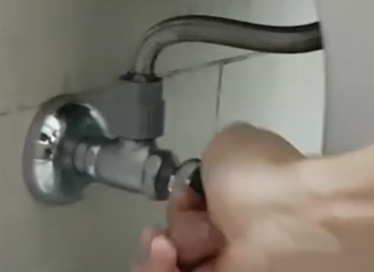

잠그고 변기물통과 연결되는 밸브를 풀어준다

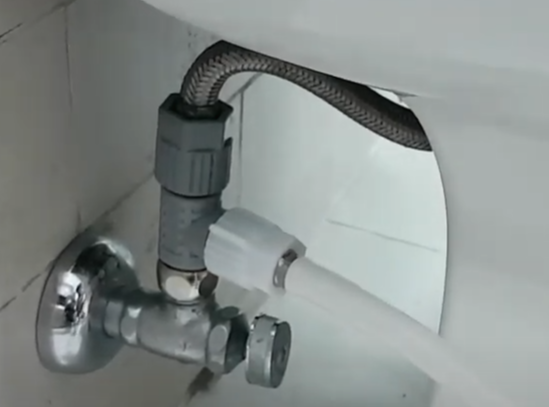

티밸브를 이런식으로 조립한다











보통 변기 일반형(도기(변기)하부체결형)  하부체결형은 밑에서 너트로 고정하는 방법

- 하부가 뚫려있어 손을 넣어 설치할 수 있다



                                   - 넓은 판모양은 프레이트 검은색 패킹있는것을 연결볼트





변기물통과 플레이트 사이는 4센티미터 떨어진 간격으로 고정시켜분 후 볼트를 강하게 조여줍니다

아래과정은 윗의 상부체결형의 원피스(치마)형과 작업과정은 같아요

T자형 밸브를 돌려 끼워줍니다

변기에 호스 연결한 후 단단히 고정시켜줍니다

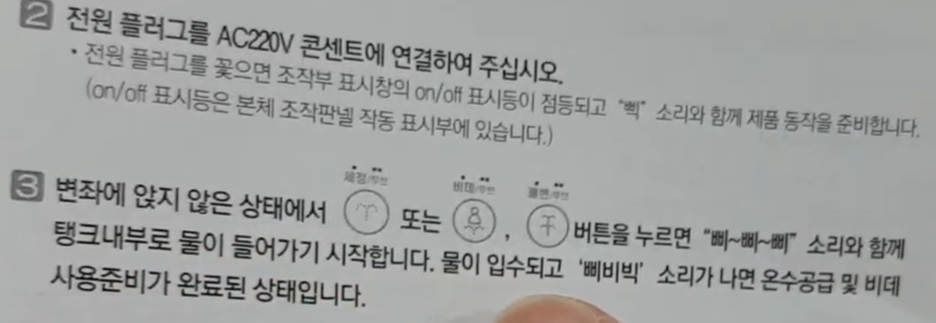

전기콘센트 연결

불이 깜빡거리는것은 비데 물탱크안에 물이 없다는 뜻

세정과 비데버튼을 삐소리가 날때까지 같이 눌려주시면 정상 작동합니다







도기(변기)의 종류에 따라 작업방법

종류	하부체결형은 일반형 도기(기존 가정집) -너트를 밑에서 체결방식(일명 너트식)  * 하부에 손이 들어감	상부체결형은 원피스형(치마) 도기(보통 신축집) - 볼트(+자형) 윗에서 체결방식    *하부에 손이들어갈 틈이 없음
체결방법	-볼트와 너트로 체결 가능 -상부체결형(삽입형) 가능	-상부체결형(삽입형)만 가능
체결 구성품





도기(변기) 설치시 참고

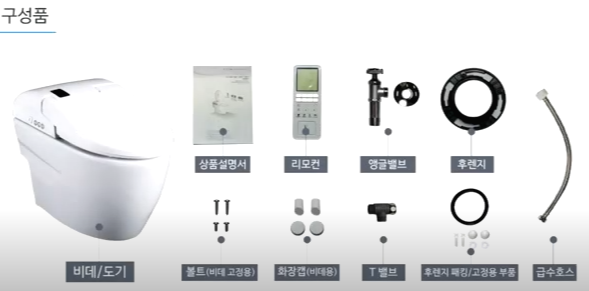

구성품 명칭

비데/도기, 상품설명서, 리모컨은 없는 제품이 많음, 앵글밸브(기존사용), 급수호스 , T밸브
